高效节能

数字发电机组控制

海茵茨曼和 REGULATEURS EUROPA 的发电机管理系统基于海茵茨曼的数字调速器。除了久经考验的 THESEUS 和 Viking35 系统之外，新的 XIOS GenSet 调速器是适用于所有发电机系统的多面手，因为它结合了内燃机调速器和发电机调速器的所有相关优势。

该系统可以根据工业标准安装在控制柜中，并且可以囊括 PLC 控制器、HMI 用户界面、集成速度控制和许多其他功能。可以通过使用不同协议的众多接口进行通信。

发电机数字控制 XIOS发电机组 VIKING35 THESEUS DGM-02 SI-TEC XTEND CGC

发电机数字控制: 海茵茨曼拥有范围广泛的发电机控制产品。多功能、数字化且具有成本效益的 XIOS GenSet调速器为控制发电机以及保护和监控功能提供了广泛的解决方案。它承担控制整个发电机组系统的唯一中央责任。

Si-TEC Xtend发电机调速器是控制蒸汽轮机的专家。Viking35 提供广泛的配置选项，并与 REGULATEURS EUROPA 的液压执行器结合使用。久经考验的 THESEUS 调速器适用于作为孤岛或并联运行的发电机。作为一种选择，它可以与海茵茨曼调速器结合使用。

XIOS发电机组

一种多功能、数字化且具有成本效益的系统解决方案，提供用于控制发电机以及保护和监控功能的广泛的解决方案。只需要一个中央调速器来控制整个发电机组系统。该设备的多功能设计意味着它可以为每个特定客户以最佳方式使用，并且可以灵活配置发动机和发电机控制。XIOS GenSet可用于孤岛和并联运行以及单独或群组应用。该系统辅以清晰、用户友好且易于操作的 HMI。

技术参数

● 处理器： 32 位 264 MHz
● 通讯接口：以太网、CAN、RS-232、RS-485
● 显示屏： 4.3"（可选）
● 防护等级： IP20
● 电源： 9...32 VDC
● 功能范围：客户定制的发动机和发电机监控系统，可扩展的灵活配置，基于 PC 的适配和人机界面监控，发电机组监控和保护功能，与现有模拟负载分担、同步、千瓦功率控制、千瓦负载分担、千伏安负载分担、电压调整、cos Phi 控制、自动顺序控制的接口，可选配调速器、CAN、Modbus 或 SAEJ1939 通信协议，具有实时报警和记录功能

发动机类型和应用

发电机

VIKING35

这种具有广泛配置选项的数字发电机调速器适用于涉及多达 16 台发电机的高度复杂的 CAN 总线有效负载分配应用。用户友好的 Viking Vision 软件或相应的手持设备可用于实时编辑或显示控制和状态参数。它与来自 REGULATEURS EUROPA 的液压执行器相结合。

技术参数

● 电源： 24VDC
● 防护等级： IP00

发动机类型和应用

柴油机

双燃料发动机

发电机组

船舶

机车

涡轮机

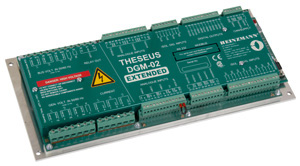

THESEUS DGM-02

这种用于作为孤岛或并联运行的发电机的数字式发电机调速器可以在有或没有海茵茨曼调速器的情况下运行。有四种版本可供选择：BASIC、MEDIUM、EXTENDED 和 GROUP。

技术数据

● 电压输入：三相输入：240 - 480 VAC 或 100 - 240 VAC
● 电流输入：三相输入：0 - 5 A 或 0 - 1 A
● 频率： 45 - 65 赫兹
● 电源： 24 伏直流电（9 - 33 伏直流电）

BASIC：没有调整选项的低压调速器
MEDIUM：具有不同标准分配和有限调整选项的低压调速器

EXTENDED：针对每个电压范围都有许多配置和调整选项的发电机调速器

GROUP: 适用于以组对组或组对域方式运行的发电机，为每个电压范围提供大量配置和调整选项的发电机调速器

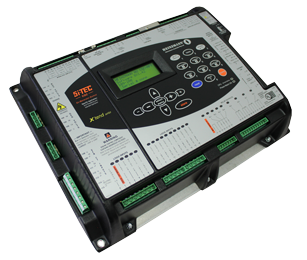

SI-TEC XTEND CGC

多功能 CGC 汽轮机调速器具有发电机控制功能，其是 Si-TEC 系列的一部分，由海茵茨曼澳大利亚开发和生产。CGC 是各种汽轮发电机的理想解决方案，包括反压式汽轮机、凝汽式汽轮机、调节式抽汽轮机和带分轴的汽轮机。应用包括发电厂、制糖厂和造纸厂、石油和天然气的制备和加工、炼油厂、石化工业、地热工业和涉及多台发电机的系统。

Si-TEC Xtend CGC 涡轮调速器有以下型号：

CGC-D柴油发电机组
CGC-G燃气发电机组
CGC-T汽轮机
CGC-ET抽汽轮机

ICENI I/O 模块

ICENI I/O 模块

ICENI 系列中的 I/O 模块可用于与 PC 或 PLC 设备通信，或用于扩展 RE Viking35 ECU。这些模块安装在标准化导轨上，并且在设计时考虑到了成本效益。它们可以使用触摸屏轻松编程，无需编程器或笔记本电脑的支持。ICENI 专为发动机高温下的高性能运行而设计，但同样适用于其他应用——作为 RE 控制和监控解决方案的扩展，或作为其他原始设备制造商的产品。

技术参数

● 开放协议：适用于 SPS、PC 等。
● 扩展温度范围： -20 ... +70 °C
● 内置用户界面：集成
● 冗余供电能力：可能
● 配置：即插即用

发动机类型和应用

发电机组

船舶

界面&接口 PANOPTES 02 ARGOS DGM-LMG-IF

界面&接口: 海茵茨曼提供用于控制和监测发电机的用户界面，以及用于与数字发电机调速器进行模拟负载共享的负载共享接口。

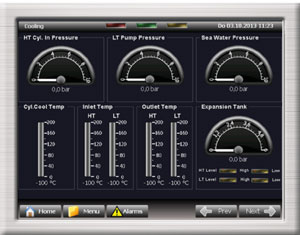

PANOPTES 02: PANOPTES 02 是一款用于显示、操作和控制的紧凑型 HMI。它拥有一个 10.4 或 5.7 英寸的显示器，带有全 VGA TFT 屏幕、触摸屏和强大的 PowerPC 处理器，非常适合在 THESEUS 应用程序中使用，但也可以与其他系统结合使用。它带有多个接口，可以通过以太网、CAN 总线和 RS-485 与 PLC 或 SCADA 交换数据。

ARGOS: ARGOS 是一种用户界面，用于与一个或多个海茵茨曼控制单元进行交互。它使用 LED 显示大量测量值以及发动机或发电机的状态。ARGOS 旨在安装在控制面板中。

DGM-LMG-IF: 用于与 DGM-02 数字发电机调速器进行模拟负载共享的负载共享接口。其可变电压范围使其能够连接到 +/- 负载分配线路。

配件

配件: CR-01 CAN 中继器——用作较长 CAN 连接的中继器和光绝缘体，以防止由电位差引起的信号错误。

海茵茨曼提供用于控制和监测发电机的用户界面，以及用于与数字发电机调速器进行模拟负载共享的负载共享接口。
