节气门

海茵茨曼蝶形节气门控制燃气和空气混合物的量。此外，在特殊应用中，节气门可用作气阀来控制混合物质量。精密制造的阀门可实现最佳的发动机控制和超长的使用寿命。

节气门 DK 50 DK 100 DK 140 DK 200 DK 300 DK 400

节气门: 海茵茨曼节气门控制燃气-空气混合气的流量。得益于从 DK 50 到 DK 400 的丰富尺寸设计，我们可以为各种使用工况提供合适的节气门。节气门的控制角为 75°。两个控制方向均可以使用

DK 50

技术参数

● 输出范围： 35 ... 125 kW
● 稀薄燃烧输出范围： 25 ... 85 kW
● 直径 Ø： 42 mm
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

DK 100

技术参数

● 输出范围： 70 ... 250 kW
● 稀薄燃烧输出范围： 50 ... 170 kW
● 直径 Ø： 68 mm
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

DK 140

技术参数

● 输出范围： 140 ...500 kW
● 稀薄燃烧输出范围： 100 ... 340 kW
● 直径 Ø： 85 mm
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

DK 200

技术参数

● 输出范围： 330 ... 1,200 kW
● 稀薄燃烧输出范围： 230 ... 840 kW
● 直径 Ø： 115 mm
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

DK 300

技术参数

● 输出范围： 750 ... 2,250 kW
● 稀薄燃烧输出范围： 500 ... 1,500 kW
● 直径 Ø： 150 mm
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs

DK 400

技术参数

● 输出范围： 2,250 ... 3,400 kW
● 稀薄燃烧输出范围： 1,500 ... 2,200 kW
● 直径 Ø： 180 mm
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

带执行器的节气门 DK 100 / STG 3 DK 140 / StG 3 + DK 200 / STG 3+ DK 100 / StG 2010 DK 140 / StG 2040 DK 200 / StG 2080

带执行器的节气门: 带执行器的海茵茨曼节气门是确保发动机控制的理想组件，包括涡轮增压发动机。作为节气门，它们通过相应地计量混合物来调节发动机转速，并拥有异常长的使用寿命。更重要的是，它们可以在特殊应用中用作气阀，以控制空燃比。或者，它们也可以用作涡轮旁通阀。

DK 100 / STG 3

技术参数

● 输出范围： 70 ... 250 kW
● 稳态扭矩：约1.5Nm
● Ø 节气门： 48 | 60 | 68 mm
● 阀门增压压力：最大5.8 bar abs。
● 响应时间：小于40ms

DK 140 / StG 3 +

技术参数

● 输出范围： 140 ... 500 kW
● 稳态扭矩：约3Nm
● Ø 节气门： 85 mm
● 阀门增压压力：最大 8 bar abs.
● 响应时间：小于40ms

DK 200 / STG 3+

技术参数

● 输出范围： 300 ... 1.200 kW
● 稳态扭矩：约3Nm
● Ø 节气门： 80 | 90 | 100 | 110 mm
● 阀门增压压力：最大 4 bar abs.
● 响应时间：小于40ms

DK 100 / StG 2010

技术参数

● 输出范围： 70 ... 250 kW
● 稳态扭矩： 0.7 Nm
● Ø 节气门： 68 mm
● 阀门增压压力：最大4 bar abs。
● 响应时间：最长 60 ms

DK 140 / StG 2040

技术参数

● 输出范围： 140 ... 500 kW
● 稳态扭矩： 3.4 Nm
● Ø 节气门： 85 mm
● 阀门增压压力：最大4 bar abs。
● 响应时间：最长 70 ms

DK 200 / StG 2080

技术参数

● 输出范围： 350 ... 1.200 kW
● 稳态扭矩： 4.2 Nm
● Ø 节气门： 110 mm
● 阀门增压压力：最大4 bar abs。
● 响应时间：最长 85 ms

带定位器的节气门 DK 50 / STG 3010.10-PD DK 100/STG 3-PD | DK 100/STG 3+-PD DK 200/StG 3-PD | DK 200/StG 3+-PD DK 140 / STG 2080-PD

带定位器的节气门: 带有集成定位器的HEINZMANN节气门适用于中小型燃气发动机。节气门调节空燃混合气的流量，以达到所需的速度，从而更好地控制发动机的运行。它配有经过测试的非接触式位置反馈，如有需要，还配有集成复位弹簧。

DK 50 / STG 3010.10-PD

技术参数

● 供电电压： 24 VDC / 3 A
● 环境温度： -30 ... +90 °C
● Ø 节气门： 30 ... 50 mm
● 阀门增压压力：最大4 bar abs。
● 响应时间： 100ms
● 防护等级： IP65

DK 100/STG 3-PD | DK 100/STG 3+-PD

技术参数

● 电源电压： 18 ... 32 VDC，标称24 VDC
● 工作温度范围： -20 ... +100 °C
● Ø 节气门： 80 / 90 / 100 / 110 mm
● 阀门增压压力：最大4 bar abs。
● 响应时间：小于40 ms

DK 200/StG 3-PD | DK 200/StG 3+-PD

技术参数

电源电压： 18 ... 32 VDC，标称24 VDC
工作温度范围： -20 ... +100 °C
Ø 节气门： 80 / 90 / 100 / 110 mm
阀门增压压力：最大4 bar abs。
响应时间：小于40ms

DK 140 / STG 2080-PD

技术参数

● 电源电压： 18 … 33 VDC
● 环境温度： -25 … +90 °C
● Ø 节气门： 85 mm
● 阀门增压压力：最大8 bar（abs.）
● 响应时间： 90 ms

带调速器的节气门 DG 3010.10 / DK 50

带调速器的节气门: 带有集成速度控制的海茵茨曼节流阀适用于中小型燃气发动机。节气门调节空气燃料混合物的流速，以达到所需的速度，从而促进优秀的发动机控制。它配备久经考验的非接触式位置反馈，如有必要，还配备集成复位弹簧。

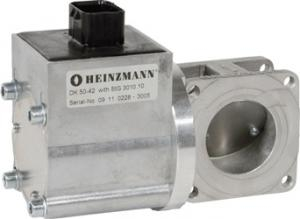

DG 3010.10 / DK 50

技术参数

● 工作电压： 24 VDC / 6 A
● 环境温度： -30 .. +90 °C
● Ø 节气门： 42 mm
● 阀门增压压力：最大。4 bar abs。
● 响应时间： 100 ms
